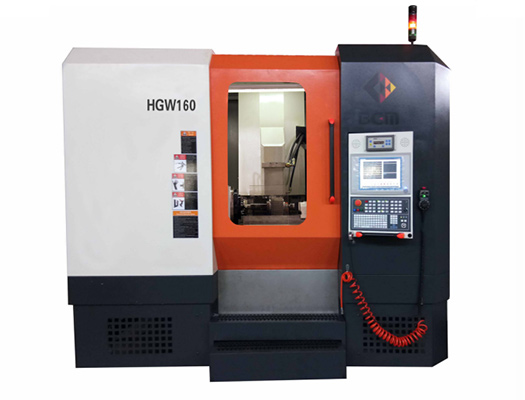

HGW160型高效數控復合砂輪磨齒機HGW160高效數控復合磨齒機是一種全數控、高速、高效、高精度、直驅7軸數控5聯動復合磨齒機。設備通過更換砂輪夾盤可以實現高速高效磨齒機轉換成型磨齒機的磨削功能；砂輪修正器采用單金剛滾輪雙面修整，可實現壓力角的自動調整。該設備采用同相位修整技術，易于提高砂輪的修整精度、修整位置低于工件裝夾位置，可有效避免修整垃圾對工件裝夾精度的影響。特別適用汽車齒輪、泵齒輪及機器人減速機等小模數、少齒數齒輪的批量加工。 HGW160高速高效5軸聯動數控磨齒機，支持最多7頭磨削功能，能加工直徑小于160，齒寬小于120，模數小于4，重量小于50公斤(含工裝)圓柱齒輪的數控蝸桿砂輪磨齒機。坐標說明：X：砂輪沿齒輪徑向進給Y：砂輪沿齒輪切向移動 Z：砂輪沿齒輪軸向進給 砂輪沿修整滾輪的徑向進給運動W：尾架頂尖往復移動Q：自動對刀裝置A：螺旋角旋轉B：砂輪旋轉運動B1：修整滾輪···
HGW260數控蝸桿砂輪磨齒機HGW260是一種全數控、 高速、 高效、 高精度、 直驅復合數控磨齒機， 具有蝸桿砂輪磨齒機及成形砂輪磨齒機的功能。可實現多頭自動磨削、自動修整、自動對刀等全過程。砂輪修整器采用單金剛滾輪雙面修整，可實現壓力角的自動調整。通過自動對刀嚙合，可實現磨削余量的自動均勻分配。該設備采用同相位修整技術，易于提高砂輪的修整精度，修整位置低于工件裝夾位置，可有效避免修整垃圾對工件裝夾精度的影響。機床采用熱對稱、高剛性、輕量化結構設計理念，易于提高機床的穩定性、加工效率以及加工精度。特別適應于汽車齒輪、泵齒輪等小模數齒輪的領域。HGW260高速高效5軸聯動數控磨齒機，支持最多7頭磨削功能，能加工齒頂直徑小于260，齒寬小于200，模數小于4，重量小于50公斤(含工裝)圓柱齒輪的數控蝸桿砂輪磨齒機。 機床特點(1) 工件旋轉工作臺采用圓光柵及力矩電機直驅機構,縮短了傳動鏈,效率高、精度高; ···
